شرکت تیاندی یکی از برترین تولید کنندگان سیستم دوربین های مداربسته است. انواع دوربین های مداربسته دارای ویژگی های مختلفی هستند. از این ویژگی ها می توان به قابلیت تشخیص حرکت (Motion Detection)، عبور از خط فرضی و… اشاره کرد. بسیاری از کاربران به دنبال نصب آژیر به دوربین مداربسته و راهی برای اعلام هشدار در زمان حرکت جسم و یا فرد از جلوی دوربین هستند. یکی از تنظیمات مهم در دوربین های تیاندی، تنظیم خروجی هشدار دوربین مداربسته تیاندی است. در ادامه نحوه تنظیم خروجی هشدار دوربین مداربسته تیاندی را آموزش می دهیم.

نصب آژیر به دوربین مداربسته

برای تنظیم خروجی هشدار دوربین مداربسته تیاندی می توانید یک آژیر یا فلاشر به خروجی هشدار دوربین مداربسته متصل کنید. پس از نصب آژیر به دوربین مداربسته باید تنظیمات دوربین مداربسته را به گونه ای قرار دهید که هنگام بروز رویدادها، خروجی هشدار فعال شده و شروع به آلارم و آژیر کشیدن کند. به طور مثال اگر تنظیمات دوربین را بر روی عبور از خط فرضی قراردهید. هر زمان که وسیله و یا جسمی از روی خط فرضی مورد نظر عبور کند، خروجی هشدار دوربین مداربسته تیاندی فعال شده و آژیر به صدا در می آید.

تنظیم خروجی هشدار دوربین مداربسته تیاندی

برای انجام تنظیمات خروجی هشدار در دوربین مداربسته تیاندی در مرحله اول باید وارد مرورگر خود شوید.

1- در قسمت آدرس بار، آی پی دوربین مداربسته را وارد کنید و وارد صفحه دوربین مداربسته شوید. در قسمت بعد باید نام کاربری و رمز عبور مربوط به دوربین مداربسته خود را وارد کنید. رمز پیش فرض دوربین مداربسته 1111 است. اما توصیه می شود برای حفظ امنیت سیستم مداربسته بعد از نصب نسبت به تغییر رمز و نام کاربری پیش فرض اقدام کنید.

2- بعد از وارد کردن نام کاربری و رمز عبور صفحه جدیدی باز می شود. در این صفحه وارد قسمت Configuration می شویم.

3- از منوی سمت راست گزینه ی Event Schedule را انتخاب می کنیم. سپس بر روی Event Output کلیک می کنیم

4- در قسمت بعد صفحه ای باز می شود که گزینه ی Output Port نشان دهنده خروجی آلارم دوربین مداربسته است. قسمت بعدی Mode Set را بر روی گزینه ی NO قرار می دهیم. سپس برای ذخیره اطلاعات بر روی دکمه ی Save کلیک کنید.

5- در مرحله بعد باید بدانیم قصدمان از اعلام هشدار و آلارم چیست؟ بر اساس هدف خود به بخشی که قصد داریم تا در صورت وقوع رویداد آلارم فعال شود مراجعه می کنیم. به طور مثال اگر هدف از خروجی هشدار دوربین مداربسته تشخیص حرکت است بر روی گزینه ی Motion کلیک می کنیم.

6- سپس گزینه Enable را تیک می زنیم تا فعال شود. منطقه ای که می خواهید دارای تنظیمات تشخیص حرکت باشد را انتخاب کنید. در این مرحله باید بازه زمانی و روزهای مورد نظر را انتخاب کنید. می توانید با زدن تیک گزینه ALL تمام روزهای هفته را انتخاب کنید. در مرحله بعد تیک گزینه Event Output که برای خروجی آلارم دوربین است را می زنیم. برای ذخیره اطلاعات بر روی Save کلیک می کنیم.

کابل کشی دوربین

پس از انجام تنظیمات خروجی هشدار دوربین مداربسته باید به سراغ خود دوربین رفته تا کابل کشی آن را انجام دهید. برای کابل کشی دوربین مداربسته به منظور ایجاد خروجی هشدار باید مراحل زیر را طی کنید.

• ابتدا سیم مثبت دوربین مداربسته را پیدا کنید و به سیم مثبت آداپتور متصل کنید.

• سپس سیم منفی دوربین را به سیم مثبت آژیر وصل کنید.

• سیم منفی آژیر و سیم منفی آداپتور به یکدیگر متصل شوند.

• اتصالات سیم کشی دوربین مداربسته انجام شد.

حال در صورت کوچکترین حرکتی در مقابل دوربین مداربسته، آژیر دوربین مداربسته به صدا در آمده تا کاربر را مطلع سازد.

همانطور که گفته شد خروجی آلارم را می توانیم به یک آژیر، فلاشر و … متصل کنیم.

هشدار کاذب دوربین مداربسته

گاهی اوقات پیش می آید که دوربین بر اساس حرکت وزش باد، عبور حیوانات و… دچار هشدار کاذب می شود. با پیشرفت تکنولوژی دوربین های مداربسته از قابلیت هایی مانند تنظیم میزان حساسیت و آستانه حساسیت استفاده کردند. با استفاده از این قابلیت ها می توان تا حدی تشخیص حرکت را بر اساس سوژه و هدف خود تنظیم کرد. همچنین از قابلیت های مهم دیگر دوربین مداربسته در این راستا می توان به قابلیت PIR اشاره کرد. این قابلیت ها باعث جلوگیری از هشدار کاذب دوربین مداربسته مانند عبور حیوانات، برگ درختان، وزش باد و… می شود.

هر یک از سیستم های دوربین مداربسته برای حفظ امنیت دستگاه از یوزر و پسورد استفاده می کنند. به طور کلی در سیستم دوربین مداربسته یک رمز و نام کاربری برای دوربین ها و یک رمز و نام کاربری برای دستگاه DVR و یا NVR تعریف می شود. هر کاربر برای ورود به سیستم دوربین مداربسته باید از رمز عبور و نام کاربری خود استفاده کند. یکی از مشکلات رایج که کاربران دوربین مداربسته با آن مواجه می شوند، فراموش کردن رمز دوربین مداربسته است. در ادامه به نحوه بازیابی رمز دوربین مداربسته و تغییر رمز دوربین مداربسته می پردازیم. اگر شما هم با این مشکل مواجه شده اید، با ما همراه باشید تا در پیدا کردن رمز NVR و DVR به شما کمک کنیم.

ورود به سیستم دوربین مداربسته

در گذشته دستگاه های دوربین مداربسته دارای یک رمز پیش فرض از سوی تولید کنندگان بودند. در بسیاری از موارد کاربران به دلیل فراموشی اقدام به تغییر رمز پیش فرض دوربین مداربسته نمی کردند. همین مساله باعث می شد تا خرابکاران به راحتی بتوانند دوربین ها را حک کرده و به اطلاعات دسترسی پیدا کنند. امروزه اغلب تولید کنندگان برای جلوگیری از این مشکل از تعریف رمز پیش فرض برای دستگاه خودداری می کنند. در نتیجه کاربران برای راه اندازی سیستم، باید از رمز عبور قوی استفاده کنند و ورود به سیستم دوربین مداربسته با استفاده از یوزر و پسورد انجام می شود. یک رمز عبور قوی شامل حروف کوچک و بزرگ، اعداد و علامت ها است.

فراموش کردن رمز دوربین مداربسته

همانطور که گفته شد یکی از مشکلاتی که ممکن است با آن مواجه شوید، فراموش کردن رمز دوربین مداربسته است. اگر رمز خود را فراموش کرده اید، نگران نباشید، با استفاده از راه حل های گوناگون می توانید رمز عبور خود را بازیابی کنید. شما می توانید با  پاسخ به سوالات امنیتی که در هنگام تعیین رمز به آن ها پاسخ داده اید و یا دانلود نرم افزارهای مربوط به برند دوربین، رمز خود را بازیابی کنید.

ریست پسورد دستگاه ضبط دوربین مداربسته

دوربین های مداربسته با برندهای مختلفی در بازار موجود هستند. هر یک از این برندها دارای روشی برای بازیابی رمز دستگاه ضبط دوربین مداربسته خود هستند. هر چند روش بازیابی ممکن است در هر برند کمی متفاوت از دیگر برندها باشد، اما به طور کلی ساختار آن ها مشابه به یکدیگر هستند. به طور مثال ممکن است شما از سیستم های دوربین مداربسته تیاندی استفاده کنید. در ادامه روش بازیابی و ریست کردن رمز دوربین مداربسته تیاندی و هایک ویژن را بیان می کنیم که می توانید با کمک آن معادل مراحل بازیابی را در دستگاه های گوناگون استفاده کنید.

پیدا کردن رمز NVR  و DVR

پیش تر گفته شد که هنگام راه اندازی سیستم دوربین مداربسته باید رمز عبور مناسبی را برای دستگاه خود انتخاب کنید. هنگامی که قصد مشاهده و یا بازبینی تصاویر دوربین مداربسته را دارید، باید به وسیله این رمز وارد سیستم دوربین مداربسته خود شوید. در نتیجه نگهداری و حفظ این رمز از اهمیت بالایی برخوردار است. سعی کنید رمز خود را در یک جای امن نگهداری کنید. از نوشتن رمز در نزدیکی دستگاه خودداری کنید تا افراد متفرقه امکان دسترسی به آن را نداشته باشند. یکی از مراحل تعیین رمز عبور، پاسخ  به سوالات امنیتی و ورود ایمیل است. در این مرحله می توانید تعدادی از سوالات امنیتی را انتخاب کرده و به آن ها پاسخ دهید. هنگام انتخاب و پاسخ به این سوالات دقت کنید. زیرا که هنگام فراموشی رمز و پیدا کردن رمز دستگاه باید از این سوالات استفاده کنید.

هنگام ورود به سیستم بر روی گزینه Forget Password کلیک کنید. دقت کنید ایمیلی که هنگام تعیین رمز وارد کرده اید، یک ایمیل در دسترس و معتبر باشد. هنگامی که گزینه Forget Password را انتخاب کردید یک کد از سمت تیم پشتیبانی به ایمیل شما ارسال می شود. کد ارسال شده را در قسمت مربوطه وارد کنید. سپس می توانید رمز عبور جدید را انتخاب و وارد کنید. در انتها گزینه ی  Reset Network cameras Passwords را انتخاب کنید. دستگاه و دوربین ها شروع به ریست شدن می کنند. دقت کنید رمز عبور جدید را به خاطر بسپارید تا در مواقع لزوم با مشکل مواجه نشوید.

ممکن است زمانی که رمز و نام کاربری را برای چندین بار اشتباه وارد کرده باشید، دستگاه شروع به بوق زدن کند. یکی از دلایل بوق زدن دستگاه DVR وارد کردن رمز اشتباه به دفعات است.

نرم افزار بازیابی رمز دوربین مداربسته تیاندی

نرم افزارهای مختلفی برای بازیابی رمز دوربین های مداربسته وجود دارند. هر شرکت تولید کننده دوربین مداربسته از یک نرم افزار پشتیبانی می کند. شرکت تیاندی اقدام به ارائه نرم افزارهای مختلف با کارایی های مختلف برای سیستم های خود کرده است. یکی از این نرم افزارها Search Config Tool نام دارد. از وظایف اصلی این نرم افزار می توان به بازیابی رمز عبور دستگاه تیاندی اشاره کرد. اگر از دوربین های مداربسته تیاندی استفاده می کنید، می توانید با استفاده از نرم افزار Search Config Tool به راحتی رمز عبور خود را بازیابی کنید. برای انجام این کار، پس از دانلود و وارد شدن به نرم افزار، مراحل زیر را دنبال کنید.

1. دستگاه و یا دوربینی که قصد بازیابی رمز عبور آن را دارید انتخاب کنید.

2. بر روی گزینه Retrieve Cipher کلیک کنید.

3. پنجره ی جدید باز می شود که دارای دو گزینه Factory ID و Runtime(s) است. در مقابل هر یک از این گزینه ها یک کد نوشته شده است. از این صفحه یک اسکرین شات تهیه کنید و برای واحد پشتیبانی نمایندگی های شرکت تیاندی، ارسال کنید تا اقدام به بازیابی رمز کنند.

4. سپس آن ها یک رمز در اختیار شما قرار می دهند که با وارد کردن آن در بخش Reset Verify Code و انتخاب گزینه Retrieve رمز شما بازیابی می شود.

تصویر شماره یک

تصویر شماره دو

تصویر شماره سه

تصویر شماره چهار

توجه داشته باشید که هر زمان که اقدام به بازیابی رمز عبور از طریق نرم افزار Search Config Tool می کنید. کد ارسالی به واحد پشتیبانی، وارد کردن کد دریافتی از واحد پشتیبانی و بازیابی رمز باید در یک روز انجام گیرد. زیرا کد ارسال شده از طرف پشتیبانی تنها در همان روز معتبر است.

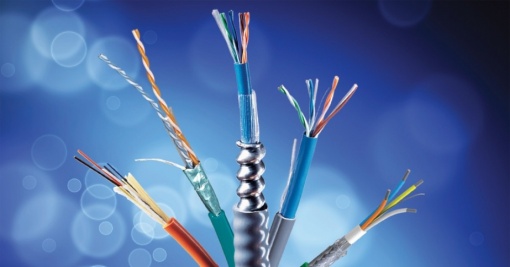

تفاوت کابل STP و UTP شاید در ظاهر به یک سری موارد جزئی بستگی داشته باشد؛ ولی همین موارد، منجر به تفاوت‌های زیادی در کاربرد و حتی هزینه نهایی این دو محصول می‌شود. این دو به عنوان یک کابل ارتباطی عمل کرده و برای تجهیزات الکتریکی، اتصال امن و مطمئنی را ایجاد می‌کنند. کابل شبکه STP و UTP در نگاه اول دقیقاً شبیه به هم هستند؛ به همین جهت، بیشتر افراد این دو را یکی می‌دانند. در این مقاله سعی شده به ویژگی‌ها و تفاوت کابل STP و UTP پرداخته شود.

کابل UTP چیست؟

تعدادی کابل‌ها وجود دارند که سیم‌های رسانا در آن‌ها دو به ‌دو به هم بافته شده‌اند و هیچ شیلدی ندارند. عبارت Unshielded Twisted pairs یا به صورت مخفف UTP، بیانگر چنین کابلی است. البته امروزه یکی از روش‌های رایج ساخت کابل، به صورت پیچش جفت سیم‌های بدون محافظ و شیلد است.

در این نوع کابل، هشت سیم رسانا اغلب از جنس مس در نظر گرفته می‌شود. این سیم‌ها، تک به تک با ماده‌ای عایق پوشانده می‌شوند. سپس دو به دو این هشت سیم به هم پیچ می‌خورند و در نهایت به چهار زوج سیم تبدیل می‌شوند. ماده عایقی که با آن هر سیم پوشش داده می‌شود، دارای رنگ متفاوتی است. این رنگ‌های مختلف برای تعیین سیم‌های رسانای مشخص به کار گرفته می‌شوند. به عبارتی با این رنگ‌ها مشخص می‌شود که کدام سیم‌ها زوج یکدیگر قرار می‌گیرند و در یک باندل بزرگ‌تر، ارتباط آن‌ها با دیگر سیم‌ها به چه صورت است.

پیچش سیم‌ها در کابل UTP بسیار مهم است. این پیچش، اساس خنثی‌سازی نویز و کاهش تداخل امواج را تشکیل می‌دهد. تداخل امواج الکترومغناطیسی و رادیویی باعث تخریب سیگنال می‌شود. نویز، زمانی به وجود می‌آید که دو سیم به موازات یکدیگر باشند. در این صورت سیمی که نزدیک به منبع قرار گرفته، افزایش سطح ولتاژ یا اختلاف پتانسیل خواهد داشت.

همچنین برای اینکه تداخل بین زوج سیم‌ها کاهش یابد، تعداد پیچش یا تابیدن زوج سیم‌ها اهمیت بالایی دارد. در کابل‌هایی که در رده‌های بالاتر قرار می‌گیرند، از یک پرکننده استفاده می‌شود. کابل UTP، برای اتصال، به یک سری کانکتورها نیاز دارد. برای مثال کانکتور تلفن و کابل‌های شبکه با یکدیگر متفاوت هستند.

در کابل UTP، رسانه و اندازه کانکتور کوچک در نظر گرفته می‌شود. تفاوت کابل STP و UTP را در سرعت و طول نیز می‌توان در نظر گرفت. حداکثر طول کابلی که به کار برده می‌شود، کوتاه و در حدود 100 متر است. سرعت و توان عملیاتی بین 10 تا 1000 Mbps متغیر است

کاربرد کابل UTP

کابل شبکه UTP، در انتقال داده‌ها بسیار موفق عمل می‌کند؛ چراکه داده‌ها را در یک سری بخش‌های معین کدگذاری و دسته‌بندی می‌کند. کابل UTP به دلیل دارا بودن اندازه قطر خارجی کوچک در حدود 0.43 سانتی‌متر، مزایای زیادی در زمان نصب دارد. در بسیاری از معماری‌های شبکه‌های بزرگ و همچنین نصب شبکه در سازه‌های قدیمی، استفاده از کابل UTP، گزینه مناسبی به نظر می‌رسد. UTP، نرخ انتقال داده بیشتری نسبت به دیگر کابل‌ها دارد و به جرأت می‌توان گفت که پرسرعت‌ترین کابل بر پایه مس است. تفاوت کابل STP و UTP در مقایسه قیمت‌ها نیز مشخص می‌شود. UTP قیمت کمتری نسبت به سایر کابل‌ها دارد.

کابل STP چیست؟

کابل STP به کابل دارای شیلد گفته می‌شود. STP، مخفف عبارت Shielded Twisted Pair است. در این نوع کابل، چهار رشته سیم زوج و به عبارتی هشت سیم وجود دارد که دو به دو به هم بافته شده‌اند. در STP، هر کدام از زوج سیم‌های به هم بافته شده، بر روی خود یک پوشش اضافی یا فویل دارند. این پوشش که با نام شیلد شناخته می‌شود، مجموعه‌ای از سیم‌های رسانا را در خود جای می‌دهد. یکی از دلایل تفاوت کابل STP و UTP به‌کارگیری شیلد است. با وجود چنین پوششی، اثر نویز و اختلال الکترومغناطیسی به کمترین مقدار می‌رسد. در نوع ویژه این کابل که SFTP خوانده می‌شود، مجموعه چهار زوج سیم در یک محافظ بافته شده، مشترک هستند.

پوشش حفاظ کابل STP، رسانا است. جنس حفاظی که کابل STP در آن جای می‌گیرد، فلز به هم تابیده شده یا فویل است. فلز حفاظت مؤثرتری دارد، ولی باعث افزایش هزینه، وزن و اندازه کابل می‌شود. اگر حفاظ از جنس فویل باشد، به کابل STP گاهی اوقات FTP یا ScTP نیز می‌گویند. کابل STP را بر پایه جنس حفاظ به چند دسته تقسیم می‌کنند.

حال ببینیم این کابل چگونه نویزهای مزاحم را حذف می‌کند. این کابل اگر به درستی به زمین وصل شود، نویزهایی را که در اطراف آن وجود دارند، به جریان تبدیل می‌کند. این جریان، به هنگام انتقال به سیم‌های رسانای داخلی، تبدیل به چند جریان مساوی و مخالف می‌شود؛ در نتیجه، جریان‌های به وجود آمده اثر یکدیگر را خنثی می‌کنند و در نهایت شاهد هیچ نویزی نخواهیم بود.

همچنین وجود چنین پوشش فلزی باعث جلوگیری از رخ دادن پدیده Crosstalk (هم‌شنوی) می‌شود. این پدیده زمانی اتفاق می‌افتد که سیگنال ارسال شده روی یک مدار یا کانال، به صورت ناخواسته روی مدار یا کانال دیگر اثر منفی بگذارد. این اثر در هنگام مکالمات تلفنی روی خطوط تلفن قدیمی و شنیدن صدای فرد دیگر ممکن است به وجود آید.

کاربرد کابل STP

کابل STP در شبکه‌هایی که نیاز به سرعت بالا دارند، گزینه ایده‌آلی محسوب می‌شود. با چنین کابلی، انتقال بسیار ایمن است. برای اینکه بتوان از فایل‌های چندرسانه‌ای استفاده کرد، به‌کارگیری کابل STP راه‌حل خوبی به نظر می‌رسد. همچنین با پیشرفت تکنولوژی و با توجه به نیازهایی که در آینده ممکن است به وجود ‌آیند، این کابل پاسخ‌گوی چنین نیازهایی خواهد بود.

بررسی تفاوت کابل STP و UTP

تفاوت کابل STP و UTP در این است که در STP هر زوج سیم، داخل یک شیلد از جنس فلز یا فویل قرار می‌گیرند. در کابل UTP فقط یک شیلد وجود دارد و از کل کابل محافظت می‌کند. رایج‌ترین کابل ارتباطی در حال حاضر، UTP است. این کابل برای انتقال سیگنال صوتی و داده بسیار مناسب محسوب می‌شود. به همین دلیل، برای برقراری ارتباط بین خطوط تلفن از این کابل استفاده می‌کنند.

دیگر تفاوت کابل STP و UTP این است که کابل STP از تداخل امواج الکترومغناطیسی جلوگیری می‌کند. در اطراف این کابل یک محیط رسانا با پتانسیل صفر وجود دارد که از نفوذ میدان‌های مغناطیسی متغیر جلوگیری می‌کند. وجود چنین میدان‌هایی باعث القای جریان در خطوط انتقال می‌شود و این به دلیل کوپل شدن میدان‌های الکتریکی و مغناطیسی در امواج الکترومغناطیسی است. پارامتر مقاومت فیزیکی و کیفیت، دیگر تفاوت کابل STP و UTP در نظر گرفته می‌شود و این دلیلی است که در بیشتر اتصالات شبکه‌ای از STP استفاده می‌کنند.

کابل UTP را انتخاب کنیم یا STP ؟

در این مطلب با دو نوع کابل رایج در عصر حاضر آشنا شدیم و پی به تفاوت کابل STP و UTP بردیم. کابل UTP در موقعیت‌هایی که تجهیزات الکتریکی زیادی در محیط نباشد، گزینه مناسبی است؛ چراکه در این محیط‌ها، میزان تداخل الکترومغناطیسی بالا نیست و نیازی به استفاده از کابل STP که دارای لایه محافظتی است و از تداخلات الکترومغناطیسی بالا جلوگیری می‌کند، نخواهد بود. با این تفاسیر بهتر است در خانه‌ها، شرکت‌ها و ادارات کوچک از کابل UTP استفاده شود.

همچنین اگر بخواهیم هزینه‌ها را مقایسه کنیم، کابل UTP نسبت به کابل STP دارای قیمت پایین‌تری است. به دلیل عدم وجود شیلدی از جنس فلز یا فویل، هزینه نهایی در این کابل کمتر می‌شود. از دیگر سو، کابل UTP چون شیلد اضافی ندارد، دارای خاصیت انعطاف‌پذیری بالا و همچنین نسبت به STP، باریک‌تر است.

موضوع مهمی که در انتخاب دوربین مداربسته باید به آن توجه کنید این است که دوربین‌ها تصاویر واضح و شفافی را در روز و شب دریافت کنند. برای داشتن تصاویر شفاف در شب در دوربین‌های مداربسته از نور مادون قرمز و برای داشتن تصاویر باکیفیت و شفاف در روز فیلتر IR Cut استفاده می‌شود.

مادون قرمز چیست؟

مادون قرمز (IR) با عنوان انرژی تابشی نیز شناخته می‌شود. این تابش الکترومغناطیسی است که طول موج‌های بیشتری نسبت به نور مرئی دارد. به طور معمول، چشم انسان می‌تواند نور را با طول موج بین 320 تا 760 نانومتر مشاهده کند. محدوده IR بین 700 نانومتر تا 1000 نانومتر در طیف الکترومغناطیسی است، این طیف بسیار بیشتر از چیزی است که چشم انسان می‌تواند ببیند، زیرا فقط دوربین‌های NIR می‌توانند تصاویری در این محدوده طول موج ثبت کنند.

آشنایی با فیلتر IR Cut

در دوربین ‌های مداربسته برای دید در شب از امواج مادون قرمز یا IR استفاده می‌شود. مادون قرمز دارای LEDهایی است که در تاریکی شب محیط را روشن می‌کند تا دوربین بتواند تصاویر شفافی را دریافت کند. اما برای داشتن تصاویری واضح و شفاف در روز نیازی به مادون قرمز نیست. از آنجایی که در طول روز نیز این امواج جذب می‌شود، نور و رنگ‌بندی دوربین مداربسته غیر طبیعی می‌شود. برای داشتن تصاویری خوب و رفع این مشکل در دوربین مداربسته از این فیلتر استفاده می شود. فیلتر IR Cut یا به عبارتی Infrared Cut off Filter در روز نور مادون قرمز را فیلتر می‌کند.

 از این فیلتر با نام‌های IR Filter و IR Cut Filter نیز یاد می‌شود‌. در سال‌های اخیر، نظارت تصویری روز/شب فراتر از روش سنتی نظارت بر زیرساخت‌های حیاتی گسترش یافته است. به طور کلی، سیستم هایی مانند دوربین های CMOS و دوربین های CCD تصاویر دقیقی را در نور روز ثبت می کنند. درست است که نور مادون قرمز برای چشم انسان نامرئی است، این نور می‌تواند یک ویژگی مهم برای ضبط تصاویر در شب باشد اما رنگ تصاویر ضبط شده را در ساعات روز مخدوش می‌کند که دوربین‌ها را ملزم به استفاده از این فیلتر می‌کند.

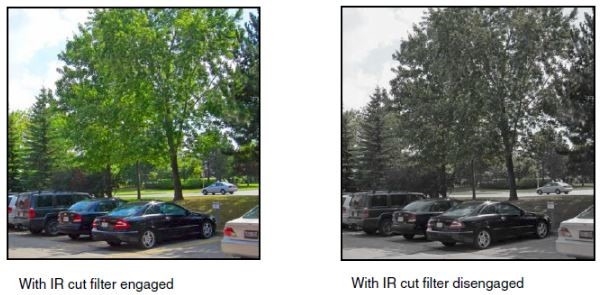

نحوه عملکرد فیلتر IR Cut

این فیلتر فقط عبور نور مرئی را ممکن می‌سازد. این فیلتر امواج مادون قرمز محیط را جذب می‌کند و اجازه عبور آن‌ها را نمی‌دهد. وقتی که در طول روز این فیلتر فعال شود دیگر عبور نور مادون قرمز ممکن نخواهد بود. اما در تاریکی شب که LED های مادون قرمز روشن می‌شود این فیلتر غیرفعال می‌شود تا نور مادون قرمز عبور کرده و دوربین تصاویر بهتری را در شب ثبت کند. اگر دوربین مداربسته فیلتر IR Cut را نداشته باشد نور مادون قرمز در روز سبب می‌شود تصاویری که ثبت می‌شود متمایل به قرمز یا بنفش باشد. اما اگر این فیلتر باشد امواج مادون قرمز جذب شده و تصاویر با رنگ‌های واقعی خود ثبت می‌شوند.

از آنجایی که در تاریکی شب میزان امواج IR محیط کاهش می‌یابد و رنگ و شفافیت تصاویر دچار اختلال می‌شود باید دو کار انجام دهید:

• ال‌ای‌دی‌های مادون قرمز که نور مادون قرمز تولید می‌کنند را روشن کنید

• فیلتر IR Cut دوربین مداربسته را غیرفعال کنید

به طور کلی، یک فیلتر IR-cut بین سنسورهای تصویر و لنز قرار می‌گیرد. این فیلتر توسط یک موتور یا با کمک آهنربای الکتریکی کنترل می‌شود. هنگامی که فیلتر IR در طول روز روشن است، به مسدود کردن IR کمک می‌کند یا به عبارتی اجازه می‌دهد فقط نور مرئی از آن عبور کند. این فرآیند با عنوان TDN شناخته می‌شود زیرا تصاویر رنگی واقعی را در روز و تصاویر سیاه و سفید یا دید در شب را در شب ارائه می‌دهد. این فیلتر تضمین می‌کند که رنگ‌های تصویر مختل نمی‌شوند و یک نمایش واقعی از رنگ‌ها ایجاد می‌کند. همان طور که به طور طبیعی توسط چشم انسان دیده می شود. هنگامی که فیلتر IR در طول شب یا در شرایط کم نور خاموش می‌شود، به مادون قرمز و سایر اشکال نور کمک می‌کند تا به سنسور CCD/CMOS برسند. سنسور تصویر نیز به نوبه خود نور کافی را جذب می‌کند و دوربین به حالت سیاه و سفید تبدیل می‌شود که به نور IR حساس‌تر است. برای جلوگیری از گرمایش ناخواسته می‌توان از فیلتر IR-cut در دستگاه‌هایی با لامپ‌های رشته‌ای روشن استفاده کرد.

مزایای استفاده از فیلتر IR-cut

سه دلیل برای استفاده از فیلتر IR-cut ما را ترغیب به خرید دوربین مداربسته با این قابلیت می‌کند:

جلوگیری از اعوجاج رنگ

به‌طورکلی، نور IR منجر به اعوجاج رنگ در طول روز می‌شود. برای حل این مشکل، از فیلتر IR-cut استفاده می‌شود تا اختلال نور IR را در طول روز از سنسور تصویر دور نگه دارد. هنگامی که نور به زیر سطح معینی می‌رسد، فیلتر به‌طور خودکار از مسیر خارج می‌شود تا نور مادون قرمز به سنسور تصویر برخورد کند. همچنین دوربین برای استفاده بهینه از نور مادون قرمز به حالت سیاه و سفید سوئیچ می‌کند.

دستیابی به رنگ‌های واقعی

فیلتر  IR Cut در یک دوربین رنگی می‌تواند به رنگ‌ های واقعی در نور سفید دست یابد. به طور کلی، طیف رنگ مشاهده شده توسط چشم انسان در مقایسه با طیف مشاهده شده توسط یک دوربین CCD بسیار محدود است. اگر از فیلتر IR-cut استفاده نشود، مقدار زیادی نور مادون قرمز ظاهر می‌شود، که منجر به رنگ‌های عجیب و غریب می‌شود.

دستیابی به تصحیح رنگ در لنزها

در بسیاری از موارد، طراحی اپتیک ‌های تصویربرداری که هم طیف مرئی و هم طیف نزدیک مادون قرمز را پوشش می‌دهند دشوار است. بنابراین، بسیاری از لنزها عمق فوکوس متفاوتی برای طیف مرئی و IR دارند. در چنین مواردی، فیلتر IR-cut مقدار قابل توجهی از نور جمع آوری شده را کاهش می‌دهد و به اصلاح رنگ در لنزها می رسد.

کلام آخر

همان طور که خواندید فیلتر IR-cut یک شاتر مکانیکی است که نور را در طیف مادون قرمز مسدود می‌کند تا امکان بازتولید رنگ واقعی را فراهم کند. در این مقاله شما را به طور کامل با فیلتر IR Cut و نحوه عملکرد آن آشنا کردیم. امیدواریم مطالب این بخش برای شما مفید بوده باشد.

دوربین های مداربسته در انواع مختلف و با برندهای متفاوتی تولید می شوند. در برخی از پروژه ها پیش می آید که از دوربین های مداربسته در برندهای متفاوت استفاده می شود. در گذشته دوربین و دستگاه های ضبط تولید شده توسط برندهای مختلف قادر به سازگاری و برقراری ارتباط با یکدیگر نبودند. به همین دلیل کاربران مجبور به استفاده تمام سیستم مداربسته از یک برند بودند. هنگام خرید و جستجو سیستم های مداربسته ممکن است با عبارت ONVIF برخورد کرده باشید. اما استاندارد ONVIF در دوربین مداربسته چیست؟ این استاندارد با هدف ایجاد هماهنگی و سازگاری در بین برندهای مختلف سیستم مداربسته به وجود آمد. در ادامه به معرفی این استاندارد می پردازیم.

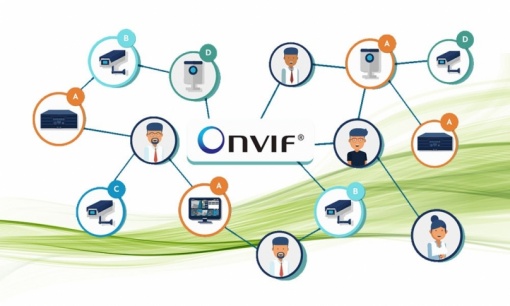

ONVIF چیست؟

ONVIF مخفف عبارت Open Network Video Interface Forum به معنای انجمن ارتباط باز ویدئو تحت شبکه است. این استاندارد یک استاندارد جهانی است. همانطور که گفته شد در گذشته سیستم های دوربین مداربسته در برندهای مختلف با یکدیگر سازگار نبودند. به طور مثال اگر شما قصد تهیه یک دوربین مداربسته جدید از یک برند را داشتید و NVR شما از برندی دیگر بود، دستگاه ضبط شما قابلیت پشتیبانی و سازگاری با آن دوربین را نداشت. اما با گذشت زمان و پیشرفت تکنولوژی، سیستم های مداربسته به پروتکل ONVIF مجهز شدند. به طوری که اگر قصد اضافه کردن دوربین و دستگاه در سیستم خود را دارید و از دوربین ها و دستگاه های ضبطی استفاده می کنید که از استاندارد ONVIF پشتیبانی می کند، این آزادی عمل را دارید که از هر یک از تجهیزات برندهای مختلف که با ONVIF سازگار هستند را انتخاب کنید.

این پروتکل از سال 2008 توسط شرکت های سونی، اکسیس و بوش تاسیس شد. پس از تاسیس، این استاندارد توسط بسیاری از تولید کنندگان سیستم های مداربسته به منظور یکپارچه سازی تجهیزات مداربسته مورد استفاده قرار گرفت.

کاربرد استاندارد ONVIF در دوربین مداربسته

• امکان آزادی عمل در انتخاب سیستم های نظارتی و استفاده از سیستم مداربسته در انواع و برندهای مختلف

• ایجاد استاندارد سازی در برقراری ارتباط بین تجهیزات سیستم مداربسته تحت شبکه

• امکان استفاده تمام برندها و شرکت های تولید کننده سیستم مداربسته از استاندارد ONVIF

پروفایل های استاندارد ONVIF چیست؟

استاندارد ONVIF دارای پروفایل هایی به منظور برقراری ارتباط درست در سیستم های شبکه است. هر یک از این پروفایل ها دارای مشخصات خاصی هستند. پروتکل های ONVIF عبارتند از:

• پروفایل S: وظیفه ارسال و دریافت تصاویر و صدا، کنترل PTZ، تغییر پارامترهای تصویر، خروجی رله و Multicast را برعهده دارد.

• پروفایل C: این پروفایل برای ترکیب سیستم های کنترل تردد استفاده شده و وظیفه کنترل دسترسی، مدیریت هشدار و رویداد را برعهده دارد.

• پروفایل G: این پروفایل جهت ضبط تصاویر و ذخیره سازی است. بازپخش تصاویر و صدا، جست و جو تصاویر ضبط شده، کنترل ضبط و تغییر پارامترها را برعهده دارد.

• پروفایل Q: پروفایل Q به منظور سرعت بخشیدن در ارتباط دستگاه ها مورد استفاده قرار می گیرد.

• پروفایل A: ایجاد یکپارچگی بیشتر در سیستم های کنترل تردد

• پروفایل T: پشتیبانی از قابلیت های تصویری مانند فرمت های فشرده سازی H264 و H265، قابلیت تشخیص حرکت و…

• پروفایل D: در کنترل دسترسی مانند باز و بسته کردن درب ها و اتصال به خروجی رله استفاده می شود.

مزایای ONVIF

یکی از دغدغه های اصلی در سیستم های مداربسته، برقراری ارتباط بین دوربین ها با پروتکل های متفاوت است. از مهم ترین مزیت های استاندارد ONVIF در دوربین مداربسته ایجاد امکان برقراری ارتباط بین تجهیزات مختلف سیستم مداربسته از برندهای مختلف است. با استفاده از این استاندارد کاربران ملزم به تهیه محصولات خود تنها از یک برند نیستند. این استاندارد قدرت سازگاری با بیش از 5000 محصول شرکت های معتبر و معروف در سراسر دنیا را دارد. در نتیجه با استفاده از این پروتکل توسعه و نگهداری سیستم های مداربسته بسیار آسان تر می شود.

کدام برندها از استاندارد ONVIF استفاده می کنند؟

قطعا تمام برندهای تولید کننده به دنبال راحتی و جلب رضایت بیشتر کاربران خود هستند. به همین دلیل می توان گفت تمام برندهای معروف و معتبر از این استاندارد پشتیبانی می کنند. برندهای معتبری مانند تیاندی، داهوا، هایک ویژن، مکسرون، آلباترون و…. از استاندارد ONVIF پشتیبانی می کنند

تفاوت PSIA و استاندارد ONVIF در دوربین مداربسته چیست؟

استانداردهای مختلفی برای سیستم های تحت شبکه وجود دارد. از جمله این استانداردها می توان به PSIA و ONVIF اشاره کرد. PSIA مخفف عبارت Physical Security Interoperability Alliance به معنای اتحاد همکاری تجهیزات امنیتی است. این قابلیت وظیفه Plug And Play را برعهده دارد. به عبارت دیگر دستگاه های دارای این قابلیت می توانند با متصل شدن به برق و بدون نیاز به کاری شروع به کار کنند. با استفاده از این قابلیت می توان به صورت Plug And Play همکاری بین محصولات و سیستم های امنیتی مختلف مانند دوربین مداربسته، سنسورهای امنیتی، کنترل دسترسی و تحلیل ویدئو را ایجاد کرد.

تاریخ پیدایش PSIA کمی زودتر از ONVIF است. اما ONVIF توانسته پشتیبانی قوی تری را ارائه دهد. شرکت های تولید کننده اندکی مانند هایک ویژن، pelco و سیسکو از PSIA استفاده می کنند. به طور کلی برندهایی که از این قابلیت استفاده می کنند کمتر از 50 شرکت هستند. اما استاندارد ONVIF در میان اغلب تولید کنندگان دارای محبوبیت بسیاری است و بیش از 500 برند از این قابلیت پشتیبانی می کنند.

علت کار نکردن استاندارد ONVIF در دوربین مداربسته

اغلب سیستم های مداربسته امروزی قابلیت سازگاری با ONVIF را دارند. اما ممکن است در هنگام نصب و راه اندازی با مشکلاتی مانند پیدا نکردن دوربین های داخل شبکه توسط NVR و یا عدم فعال بودن قابلیت تشخیص حرکت مواج مواجه شوید. در این حالت به دنبال علت و راه حل آن هستید. برای رفع این مشکلات به نکات زیر توجه کنید.

• ابتدا از پشتیبانی استاندارد ONVIF توسط محصول مورد نظر اطمینان حاصل کنید. ممکن است محصول شما نشان ONVIF را داشته باشد اما از این پروتکل پشتیبانی نکند. برای اطمینان از این موضوع می توانید با یک جستجو ساده لیستی از تولید کنندگانی که از ONVIF پشتیبانی می کنند را به دست آورید.

• توجه داشته باشید که علاوه بر سازگاری محصولات با استاندارد ONVIF، محصولات باید با یکی از پروفایل های ONVIF نیز سازگاری داشته باشند. برخی از محصولات ممکن است از ONVIF پشتیبانی کرده ولی با پروفایل های ONVIF سازگاری نداشته باشند.

Dual Stream چیست؟ Stream به معنای جریان آب است. فیلم ها از چندین تصاویر متوالی و پشت سر هم تشکیل می شوند که این اصطلاح در سیستم مداربسته در ارتباط با جریان تصویر استفاده می شود. Dual Stream در دوربین مداربسته به معنی دو جریانه بودن است. با استفاده از این قابلیت امکان دریافت همزمان دو جریان تصویری از دوربین های تحت شبکه و آنالوگ را وجود دارد. این قابلیت در بسیاری از دوربین های مداربسته وجود دارد. در این مقاله قصد داریم تا به نحوه عملکرد، کاربرد و چیستی Dual Stream بیشتر بپردازیم.

Stream چیست؟

همانطور که گفته شد معنی لغوی Stream جریان است. در دوربین مداربسته اصطلاح Stream برای اطلاعات تصویر استفاده می شود. به عبارت دیگر به خروجی تصویر در دوربین های مداربسته IP استریم گفته می شود. اغلب دوربین های مداربسته دارای قابلیت چند جریانه و یا Dual Stream هستند. دوربین های مداربسته با تکنولوژی Dual Stream دارای دو خروجی تصویر هستند. این دو خروجی تصویر هر کدام از کیفیت تصویر گوناگونی برخوردار هستند. از دوربین های تک استریم تنها در کاربری هایی که نیاز به یک تصویر است، استفاده می شود.

Dual Stream در دوربین مداربسته چیست؟

به طور کلی دستگاه ضبط دوربین مداربسته قادر به دریافت و ارسال تنها یک شکل از تصویر است. در نتیجه فقط یک Stream داریم. زمانی که بخواهید تصاویر مختلف را در محل های مختلف مانند کامپیوتر یا تلفن همراه مشاهده کنید با مشکل مواجه می شوید. اینکار بر روی محاسبه پهنای باند دوربین مداربسته تاثیرگذار است. به عبارت دیگر در این حالت برای انتقال تصویر شبکه و یا اینترنتی باید حجم پهنای باند بسیاری استفاده شود. در نتیجه این حالت برای انتقال تصویر و نمایش مناسب نیست. به همین دلیل برای رفع این مشکل از سیستم Dual Stream استفاده می کنند. با استفاده از این سیستم می توان دو تصویر با مشخصات متفاوت را در دو کاربری متفاوت دریافت کرد. یکی از این دو جریان یا تصویر، تصویر اصلی است که به نام Main stream و دیگری تصویر فرعی یا Sub Stream نامیده می شوند.

نمایشگری که به صورت مستقیم به دستگاه متصل شده است، تصویر اصلی را نمایش می دهد. Sub Stream نیز یک تصویر کوچک تر و کم حجم تر است که برای انتقال تصویر به تلفن همراه و یا کامپیوتر استفاده می شود. کیفیت و رزولوشن تصویر Main stream در مقایسه با Sub Stream بیشتر است.

کاربرد Sub Stream

زمانی که بخواهید تصاویر دوربین ها را به وسیله دیگری به غیر از دستگاه های ضبط کننده دریافت کنید، تصاویر به شکل Sub Stream نمایش داده می شوند. به طور مثال زمانی که بخواهید تصاویر را به وسیله اینترنت بر روی موبایل و یا یک کامپیوتر وصل شده به دستگاه اصلی ببینید، تصاویر به صورت Sub Stream هستند. در این شرایط کیفیت تصویر در مقایسه با کیفیت تصویر اصلی پایین تر است. اما برای افزایش کیفیت تصویر در Sub Stream می توان از برخی تجهیزات استفاده کرد. این تجهیزات قادر به ایجاد کیفیت بالاتر و یا ایجاد یک Stream اضافه با کیفیت بیشتر هستند. دوربین های مداربسته IP از این قابلیت پشتیبانی می کنند. همچنین امروزه دوربین های پیشرفته ای وجود دارند که از قابلیت Multi Stream برای نمایش چندین تصویر به طور همزمان برای کاربری های مختلف پشتیبانی می کنند.

توجه: کیفیت و مشخصات هر یک از Stream ها را می توان در تنظیمات دستگاه تغییر داد. رزولوشن و فریم ریت Sub Stream را نیز می توان تنظیم کرد.

مزیت استفاده از Dual stream در دوربین مداربسته

همانطور که گفته شد Dual stream یکی از پرکاربردترین ویژگی ها در دوربین مداربسته است. اولین مزیت در دریافت و تماشای تصاویر به صورت همزمان در کاربری های مختلف است. استفاده از Dual stream در دوربین مداربسته به کاهش بار CPU کمک بسیاری می کند. کاهش بار CPU امکان استفاده از دوربین های بیشتر در سیستم مداربسته را فراهم می سازد. به صورتی که بدون نیاز به ارتقاء سیستم و صرف هزینه های بیشتر می توانید تعداد دوربین های مداربسته را افزایش دهید.

در قسمت قبل اشاره کردیم که کیفیت تصاویر فرعی ارسال شده در مقایسه با تصاویر اصلی پایین تر است. اما از مزیت های این سیستم این است که می توان کیفیت تصویر و فریم ریت تصاویر را به صورت جداگانه تنظیم کرد.

Triple Stream چیست؟

یکی دیگر از تکنولوژی های مولتی استریم، تکنولوژی Triple Stream است. این تکنولوژی قابلیت ارسال و نمایش سه جریان ویدئویی به صورت همزمان در کاربری های مختلف را برای کاربر فراهم می کنند. به طور مثال می توانید تصاویر را علاوه بر مانیتور اصلی به صورت همزمان در موبایل و کامپیوتر خود تماشا کنید. هر یک از تصاویر را می توان با کیفیت، نرخ فریم ریت و… مورد نظر تنظیم کرد. تصویر اول دارای کیفیت تصویر بالا و Full Frame است. این تصویر به صورت تصویر اصلی در نمایشگر اصلی نمایش داده می شود. تصویر دوم در مقایسه با تصویر اول دارای کیفیت تصویر پایین تری است. از این تصویر می توان برای مشاهده بر روی موبایل استفاده کرد. در تصویر سوم می توان کیفیت تصویر متغیر را در نظر گرفت و تصاویر را در نمایشگر بعدی مشاهده کرد.

کاربرد Triple Stream

زمانی که شما به صورت همزمان به مشاهده تصاویر در 3 دستگاه مختلف نیاز داشته باشید، می توانید از تکنولوژی Triple Stream استفاده کنید. تکنولوژی Multi Stream نخستین بار توسط برند هایک ویژن به منظور دسترسی بیشتر و بهتر به تصاویر از راه دور وارد بازار شد. در بسیاری از موارد ممکن است با مخفف MST مواجه شوید. MST مخفف Multi-Stream است. اما امروزه بسیاری از دستگاه های DVR و NVR از این تکنولوژی پشتیبانی می کنند. استفاده از تکنولوژی های به روز باعث راحتی افراد می شود.
